Пергола на крыше: что нужно знать до начала проекта

Где можно поставить перголу на крыше

Перголы ставят на любую плоскую или малоуклонную кровлю, которая изначально рассчитана как эксплуатируемая или может быть усилена до этого состояния. Типичные объекты:

• плоская кровля частного дома в стиле минимализм или хай-тек;
• кровля пентхауса или апартаментов;
• руфтоп ресторана, отеля или офиса (перголы для ресторанов);

Если кровля неэксплуатируемая (утеплитель низкой плотности, нет защитного слоя, на крышу выходят только для обслуживания), пергола возможна только после реконструкции кровельного пирога. Это первое, что проверяет технический специалист.

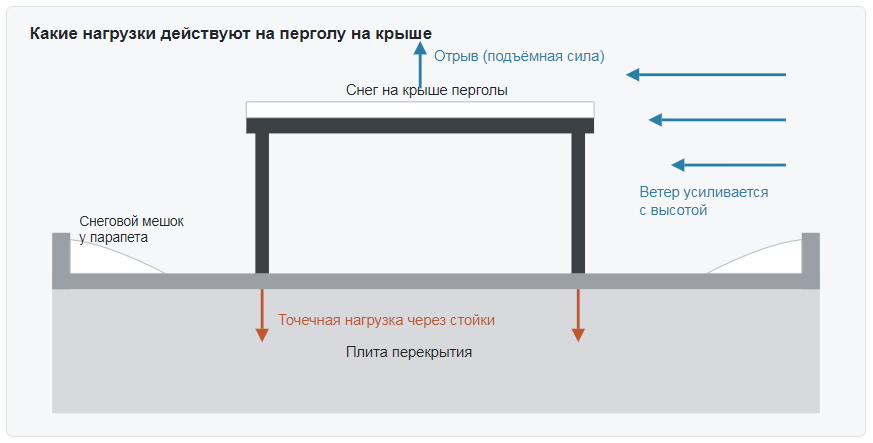

Нагрузки: вес, снег и ветер

Перекрытие должно выдержать сумму нагрузок: собственный вес перголы, вес людей и мебели, снег и ветер. И передаются они не равномерно, а точечно — через стойки.

На крыше к вертикальным нагрузкам добавляется ветер, который не только давит сбоку, но и стремится оторвать конструкцию вверх. Снег скапливается «мешками» у парапетов и выступов.

Снег

Москва и большая часть области относятся к III снеговому району: нормативная нагрузка по СП 20.13330 — 1,5 кПа, около 150 кг на квадратный метр. На крыше важно учитывать снеговые мешки: у парапетов, стен надстроек и у самой перголы снег скапливается в разы толще среднего. Если пергола с закрытой крышей стоит зимой, она должна рассчитываться под эту нагрузку, а перекрытие — под то, что она на него передаёт.

Ветер

Ветровое давление растёт с высотой и на открытой кровле, где нет деревьев и соседних домов, оказывается заметно выше, чем у земли. Для перголы опасна не столько боковая нагрузка, сколько отрыв: ветер, попадая под крышу, создаёт подъёмную силу. Поэтому способ крепления и количество анкеров определяются расчётом, а не «как обычно».

Несущая способность перекрытия

Проверяется по проекту дома или обследованием. Монолитная плита обычно имеет запас, а вот лёгкие перекрытия на балках, профнастил по фермам или старые пустотные плиты могут потребовать распределительной рамы или усиления. Это работа конструктора, и её результат — исходные данные для проекта перголы.

Не начинайте с выбора модели. Пока нет понимания, какую нагрузку выдерживает перекрытие и в каких точках можно ставить опоры, любая визуализация — только эскиз. Сначала обследование, затем проект.

Как крепить, чтобы не было протечек

Главный страх владельца кровли — протечка через крепёж. Существует три основных способа установки, у каждого свои условия применения.

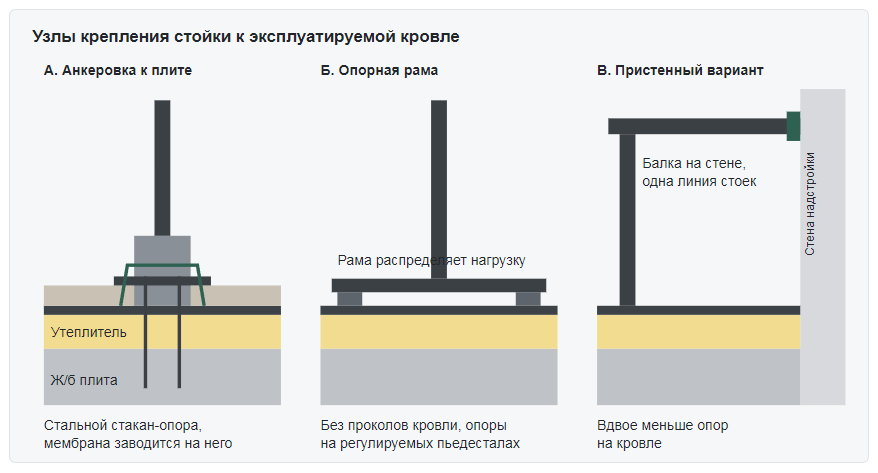

Принципиальные узлы. Выбор узла и размеры определяются расчётом и согласуются с подрядчиком, отвечающим за кровлю.

А. Анкеровка к несущей плите

Самый надёжный вариант. В местах стоек вскрывается кровельный пирог, к плите крепится стальная опора-стакан, высота которой выводит фланец выше уровня покрытия. Гидроизоляционная мембрана заводится на стакан и герметизируется манжетой. Стойка перголы крепится уже к опоре. Узлы делаются до или одновременно с устройством кровли — либо силами кровельщика, который даёт на них гарантию.

Б. Опорная рама без проколов кровли

Пергола ставится на стальную или алюминиевую раму, которая опирается на кровлю через регулируемые пьедесталы (такие же используют под плитку и террасную доску). Рама распределяет нагрузку на большую площадь, а гидроизоляция остаётся нетронутой. Ограничение — ветер: удерживать раму придётся её собственным весом и весом настила, поэтому этот вариант подходит не для всех высот и размеров и всегда проверяется расчётом.

В. Пристенный вариант

Если на крыше есть стена надстройки, выхода на кровлю или соседнего объёма, одну сторону перголы можно опереть на неё. Количество опор на кровле сокращается вдвое, а пергола визуально продолжает архитектуру дома. Стена должна быть несущей — газобетон и облицовочные слои для этого проверяются отдельно.

Водоотвод и кровельные воронки

Крыша перголы собирает воду с большой площади и сбрасывает её в нескольких точках — через стойки. Если стойка стоит далеко от кровельной воронки, вода будет растекаться по покрытию, а зимой намерзать. Поэтому при проекте стойки «привязывают» к существующим воронкам или выводят от них отдельные отводы. При необходимости водостоки перголы и воронки оснащаются греющим кабелем.

Какая пергола подходит для крыши

Для открытых кровель мы в большинстве случаев рекомендуем биоклиматическую перголу: жёсткие алюминиевые ламели не парусят, в повёрнутом положении пропускают ветер, а в закрытом держат снег. Датчик ветра автоматически переводит их в безопасное положение.

Тентовые перголы на крыше тоже возможны, но требуют более тщательного подбора: тент обязательно складывается при сильном ветре и на зиму, а конструкция выбирается с запасом. Подробнее о плюсах и минусах обоих типов — в статье «Биоклиматическая или тентовая пергола».

Ветер на крыше — главная причина неуюта, поэтому боковые стенки здесь почти обязательны. Лучше всего работают zip-шторы с прозрачным ПВХ или сеткой (не «надуваются» парусом и сохраняют вид на город) и раздвижное остекление, которое превращает руфтоп в сезонную комнату.

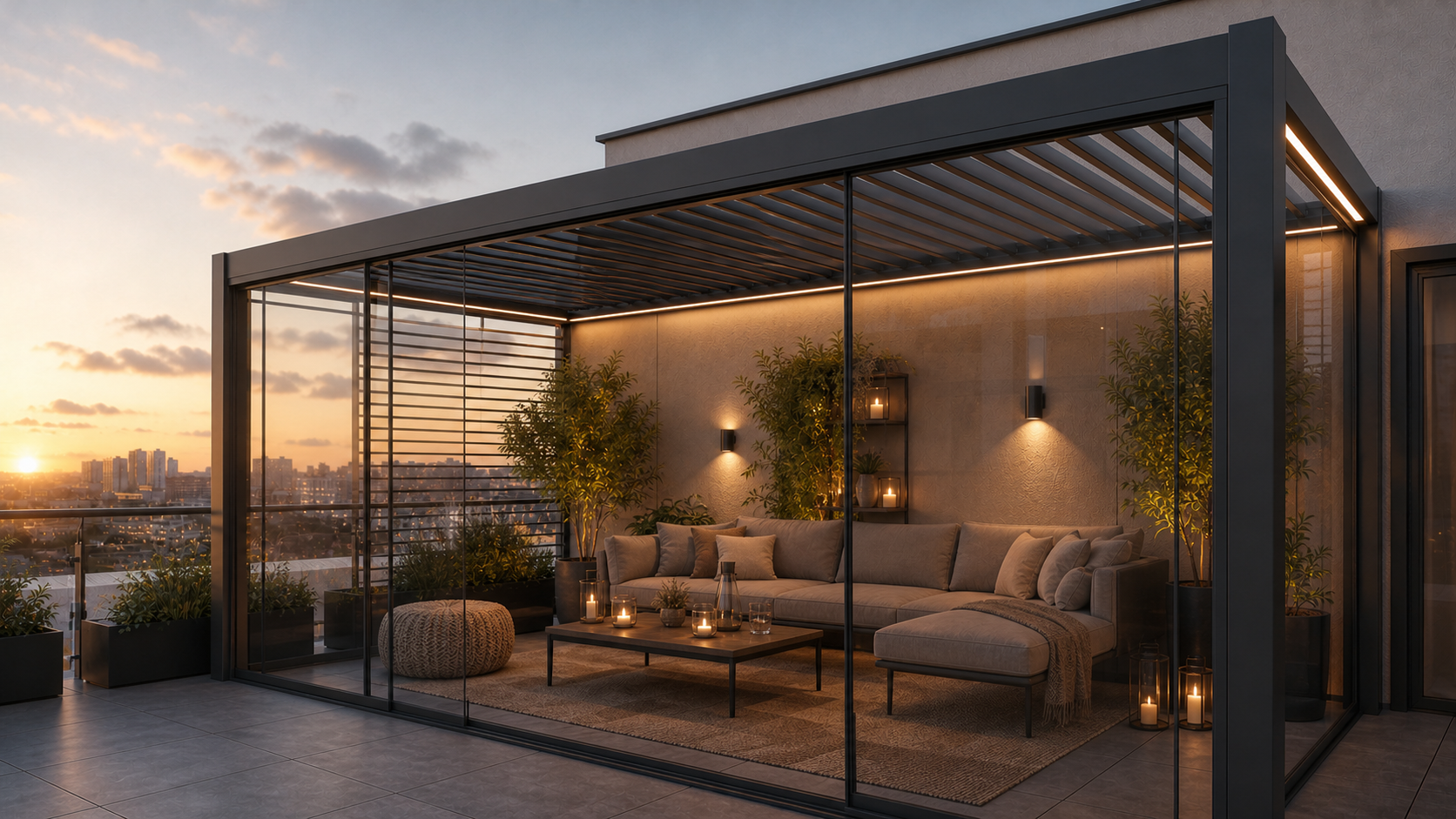

Рамное слайдерное остекление закрывает руфтоп от ветра, сохраняя панорамный вид.

Доставка и монтаж на высоте

Профили перголы длинные — балки могут достигать 6–7 метров, и в лифт или лестничный марш они не помещаются. Варианты подъёма: автокран или манипулятор (нужен подъезд и место для выносных опор), подъём через фасад лебёдкой, разделение балок на стыкуемые секции, если это допускает система. На этапе замера специалист оценивает логистику и включает её в смету — чтобы в день монтажа не было сюрпризов.

Согласования: частный дом и многоквартирный

Частный дом

Пергола — некапитальная сборно-разборная конструкция, и для собственного дома разрешение на строительство, как правило, не требуется. Но если работы затрагивают несущие конструкции (усиление перекрытия, вскрытие плиты под анкеры), стоит иметь проект и заключение конструктора — это защитит при продаже дома и при гарантийных спорах с кровельщиками.

Многоквартирный дом и коммерческое здание

Крыша многоквартирного дома — общее имущество собственников (ст. 36 Жилищного кодекса РФ). Чтобы пользоваться ею единолично и ставить на ней конструкцию, нужно решение общего собрания собственников, а для передачи общего имущества в пользование кворум повышенный. Дополнительно могут потребоваться согласование с управляющей компанией и, в зависимости от города и объекта, согласование изменения внешнего облика здания. В коммерческих зданиях действуют условия договора аренды и требования собственника.

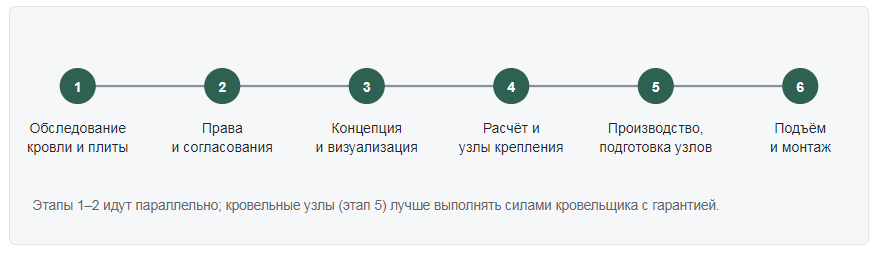

Этапы проекта

Порядок работ. Ошибка в первых двух этапах обходится дороже всего.

Чек-лист перед звонком подрядчику

• Проект дома или хотя бы тип перекрытия и кровли (марка мембраны, толщина утеплителя).
• Фото кровли, парапетов, воронок, выхода на крышу.
• Размер площадки и желаемая зона под перголой.
• Сценарий использования: обеды, лаунж, джакузи, ресторанная посадка.
• Желаемый сезон: только лето или межсезонье (тогда сразу закладываются остекление и обогрев).
• Возможность подъезда крана к дому.
• Для МКД — статус согласований с собственниками.
